Система глубокого обезвоживания шлама

Эффективное обезвоживание шлама с влажностью от 80% в два ключевых этапа

Данная система для обезвоживания шлама разработана компанией Kuangyuan и оснащена прессом для обезвоживания под высоким давлением. Она обезвоживает сильно обводнённый шлам влажностью ≥80% и не требует разбавления материала водой, интенсивного дозирования флокулянтов, а также предварительного загущения. После разрушения клеточной структуры шлам сразу направляется к прессу для обезвоживания. Эта система предполагает использование лишь небольшого количества химических реагентов без необходимости применять известь. После обезвоживания влажность кека может достигать 40–50%. При этом общая масса шлама может быть снижена более чем на 60% по сравнению с исходным состоянием.

Запросить цену

Показатели обезвоживания

Подходит для обработки осадка городских сточных вод с высоким содержанием влаги (80–85%).

Физически разрушает клеточную структуру для высвобождения воды перед стадией прессования.

Производит глубокое обезвоживание без применения теплового воздействия.

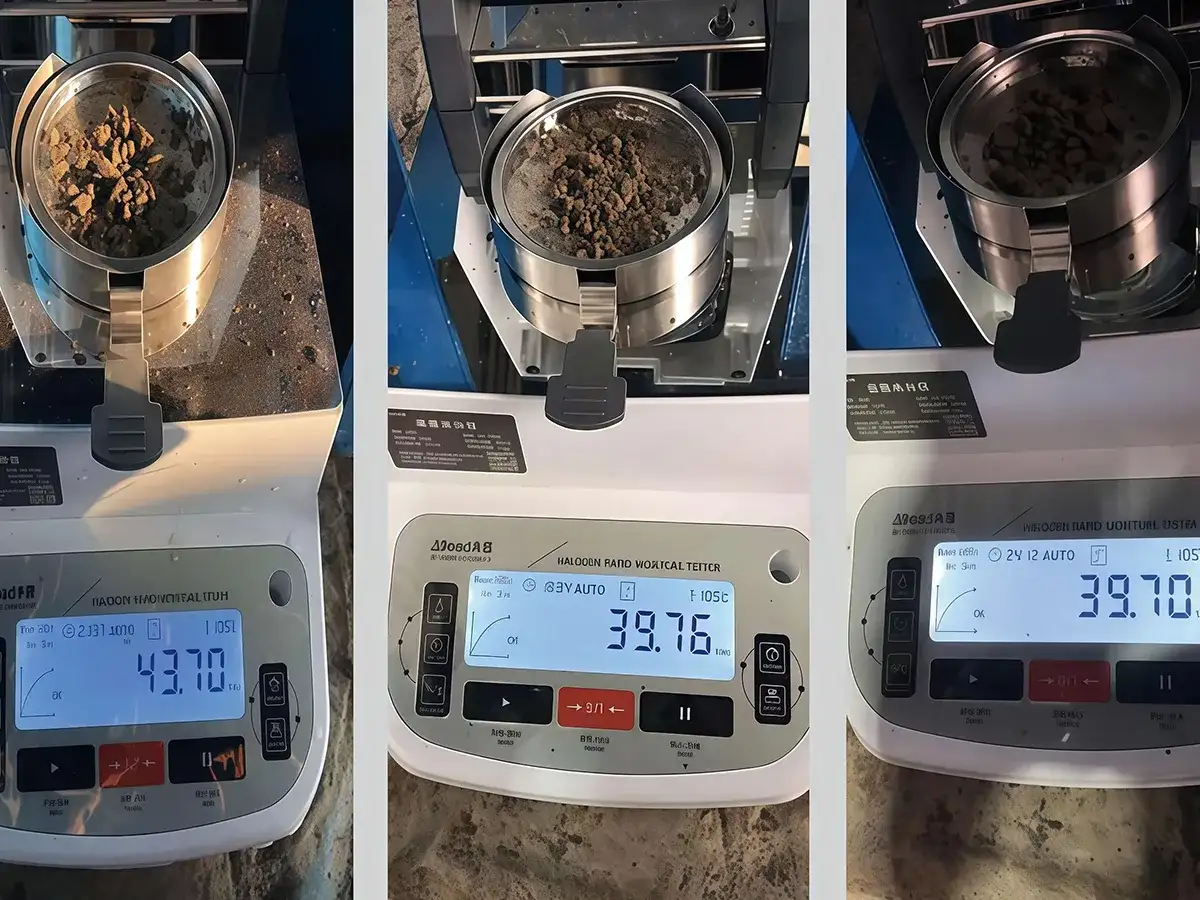

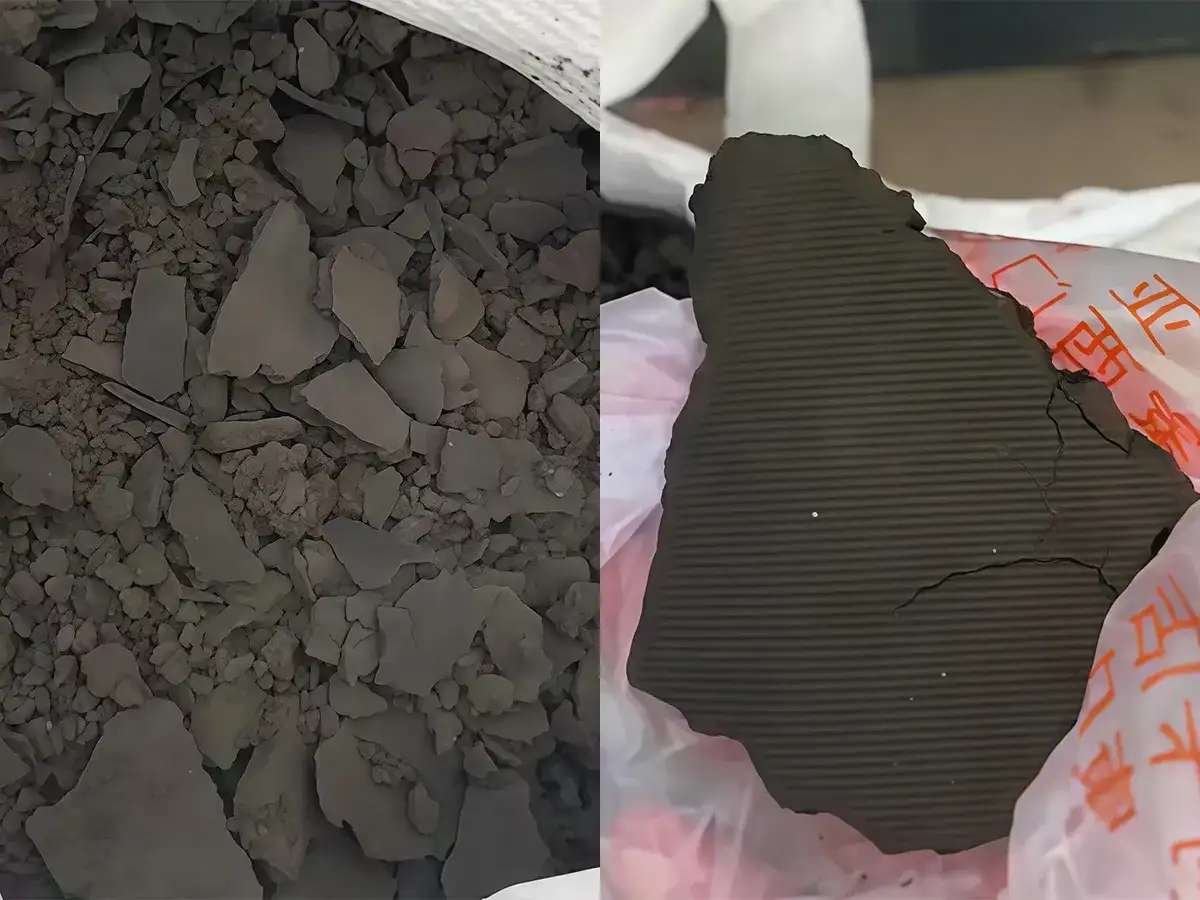

Влажность кека составляет 40–55% в зависимости от шлама.

Метод глубокого обезвоживания

Когда механическое обезвоживание шлама достигает предела эффективности, не обязательно увеличивать дозировку химических реагентов или добавлять известь. Наш метод глубокого обезвоживания сочетает электрохимическое разрушение клеточной структуры и прессование под высоким давлением. Это позволяет сначала высвободить воду, которая удерживается структурой шлама, а после этого удалить её механическим сжатием.

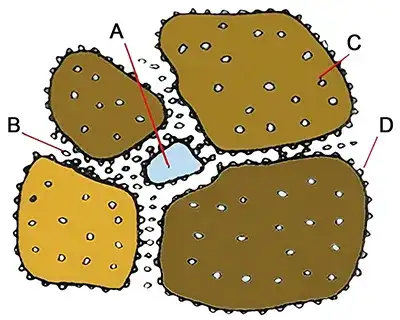

Электрохимическое разрушение клеточной структуры

Предварительная электрохимическая обработка разрушает флокулы и клеточные структуры шлама, высвобождая воду. Благодаря данной стадии вода далее легко удаляется при помощи пресса.

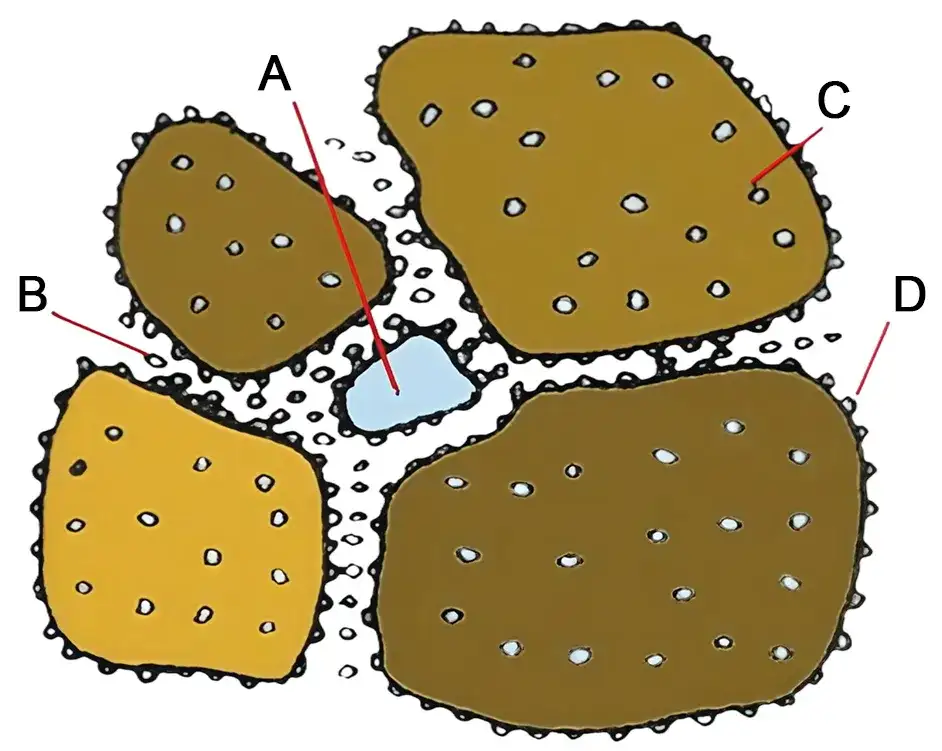

A.Вода в порах между частицами шлама (около 70%): во многих случаях может отделяться от твёрдой фазы под действием силы тяжести.
B.Вода на поверхности частиц шлама (около 20%): может быть удалена физическим способом, однако обычно требует более интенсивных методов, таких как сушка в высокоскоростных центрифугах или фильтрация в вакууме/под давлением.
C.Вода внутри частиц шлама: или внутри микробных клеток вместе с адсорбированной водой составляет около 10% общей влажности; представляет наибольшую сложность при удалении и может требовать разрушения клеточной структуры либо высоко-/низкотемпературной обработки.
D.Свободная вода: находится на поверхности шлама и удаляется при нагреве.

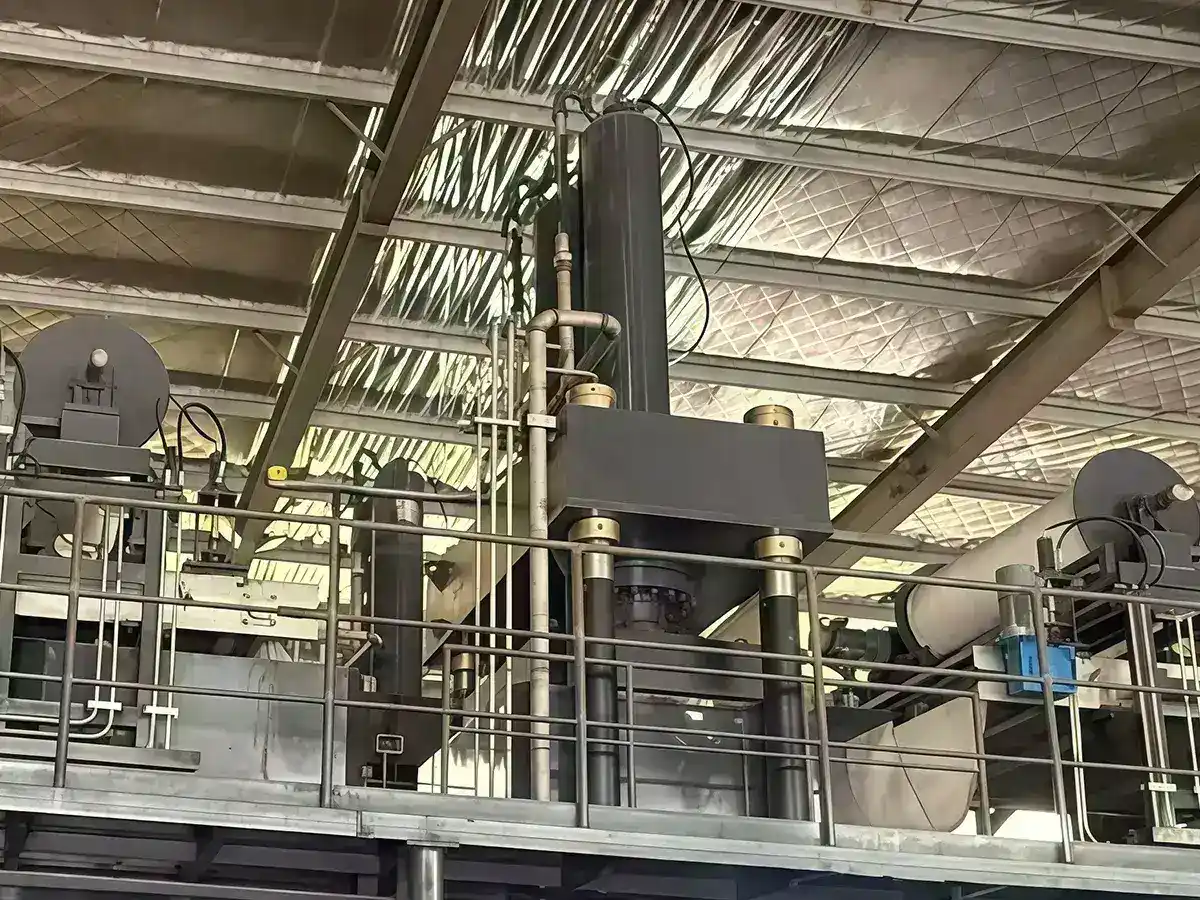

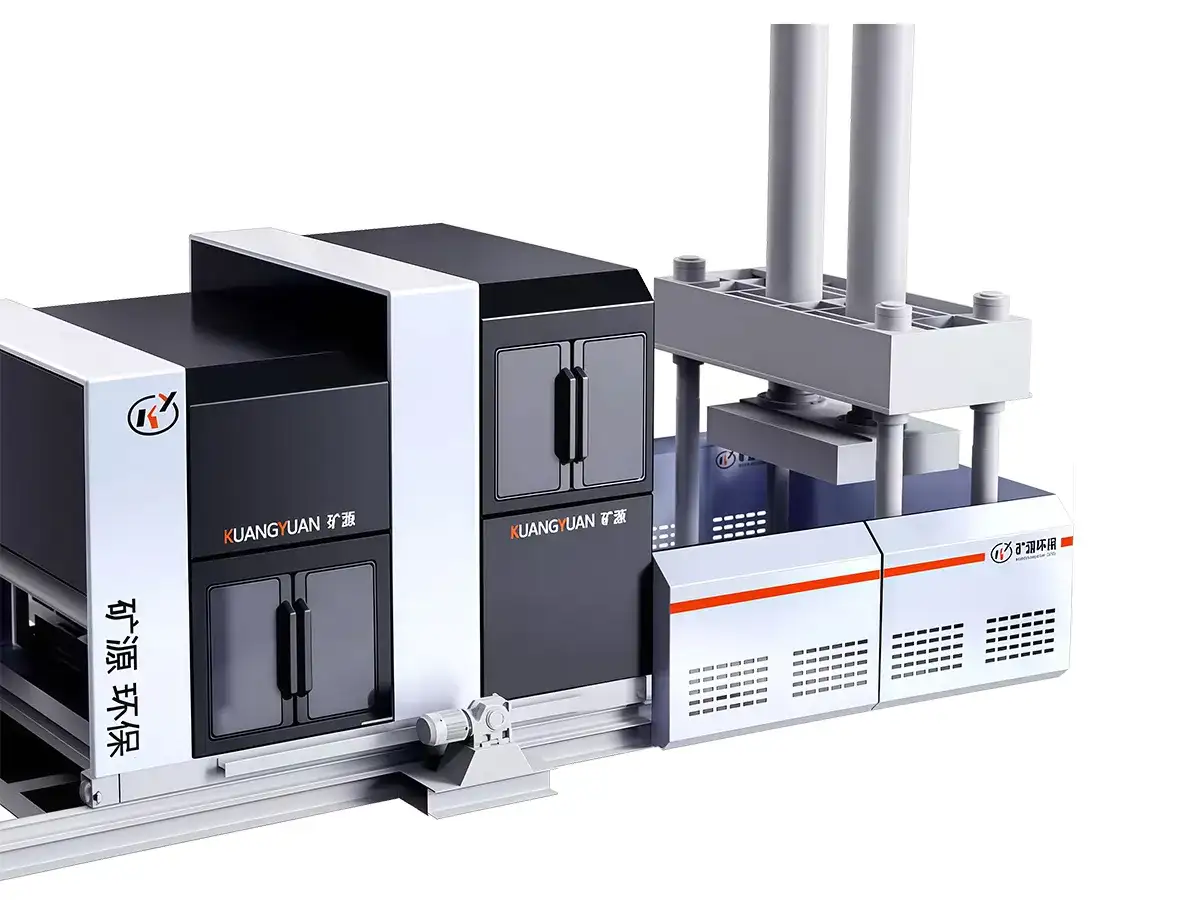

Прессование под высоким давлением

Основная стадия по обезвоживанию шлама выполняется прессом высокого давления, который является нашей собственной разработкой. Он имеет станцию вертикального прессования для быстрого удаления воды за счёт нескольких этапов сжатия. Этот пресс не требует дополнительных энергозатрат и позволяет удалить больше влаги по сравнению со стандартными механическими методами обезвоживания, достигая влажности кека около 40–50% за один рабочий цикл.

Технологическая схема

Технологическая схема может быть адаптирована в соответствии с индивидуальными требованиями. Диаграмма ниже приведена в качестве общего примера.

Исходный шлам (влажность около 98%)

Шнековый узел обезвоживатель

Кондиционер для шлама

Смесительный бак подготовки шлама

Шнековый насос подачи

Прессующая система

Узел распределения шлама

Фильтр-пресс

Узел выгрузки кека

Обезвоженный шламовый кек

Фильтрат/сточные воды возвращаются на очистные сооружения

Технические характеристики

Модель	Конфигурация	Производительность (м³/сут)	Размер пресс-камеры (м) (Д×Ш×В)	Габаритные размеры (м) (Д×Ш×В)	Влажность кека после обработки (%)
KY-WST-20	одиночная установка, одна камера	20	1.2×1.2×1.5	8×4.5×5	40-55%
KY-WST-30	одиночная установка, одна камера	30	1.2×1×3.25	8×4.5×8.7	40-55%
KY-WST-50	одиночная установка, одна камера	40-50	1.3×1.6×3.45	12.2×6×8.7	40-45%
KY-WST-50	одиночная установка, одна камера	50-60	1.5×1.8×3.45	12.2×6×8.7	40-50%
KY-WST-70	одиночная установка, две камеры	70-80	1.5×1.8×3.45	21×6×8.7	50-55%
KY-WST-80	одиночная установка, одна камера	80	1.5×2.7×3.45	14.5×6×8.7	50-55%
KY-WST-150	одиночная установка, две камеры	120-150	1.5×2.7×3.45	25×6×8.7	50-55%

Описание оборудования

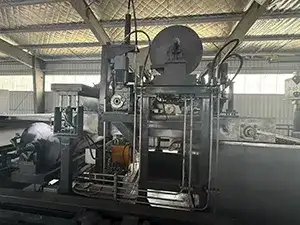

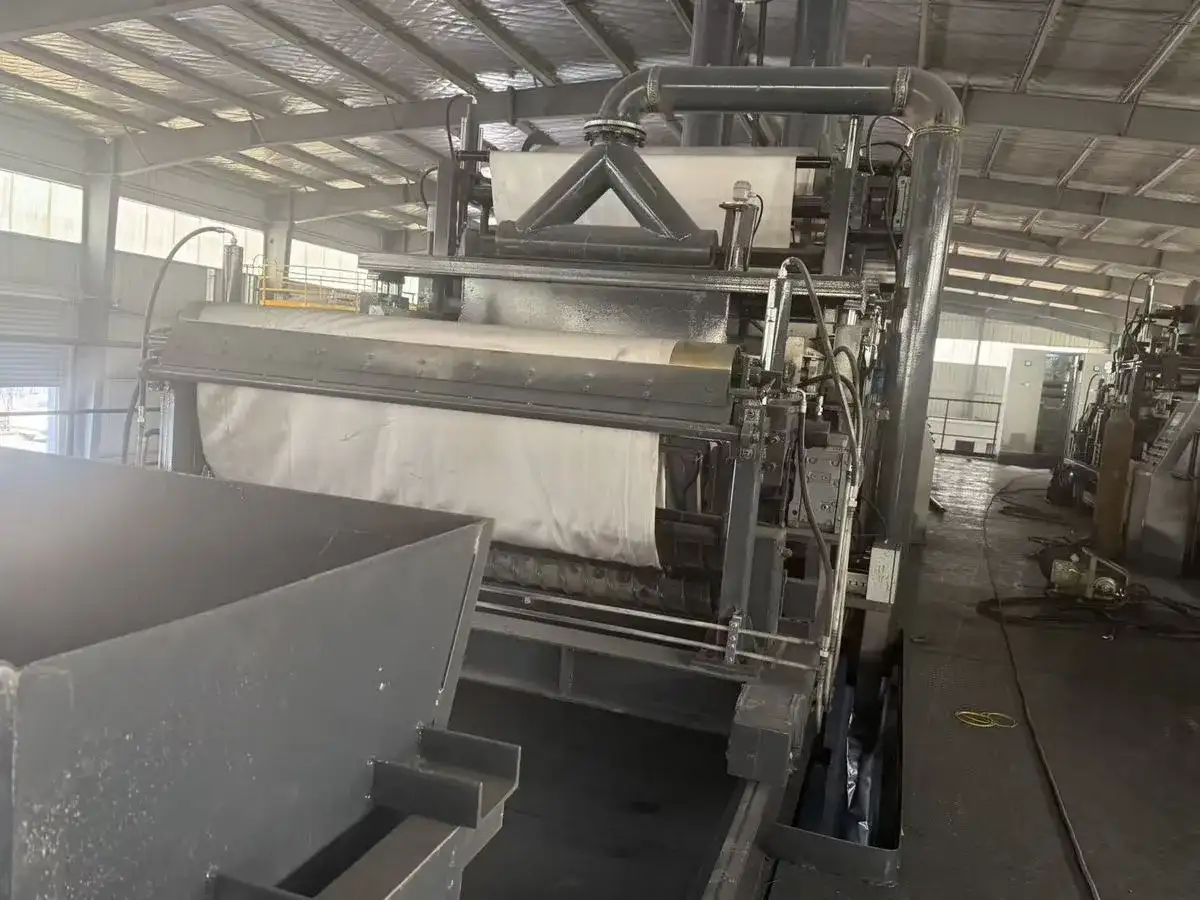

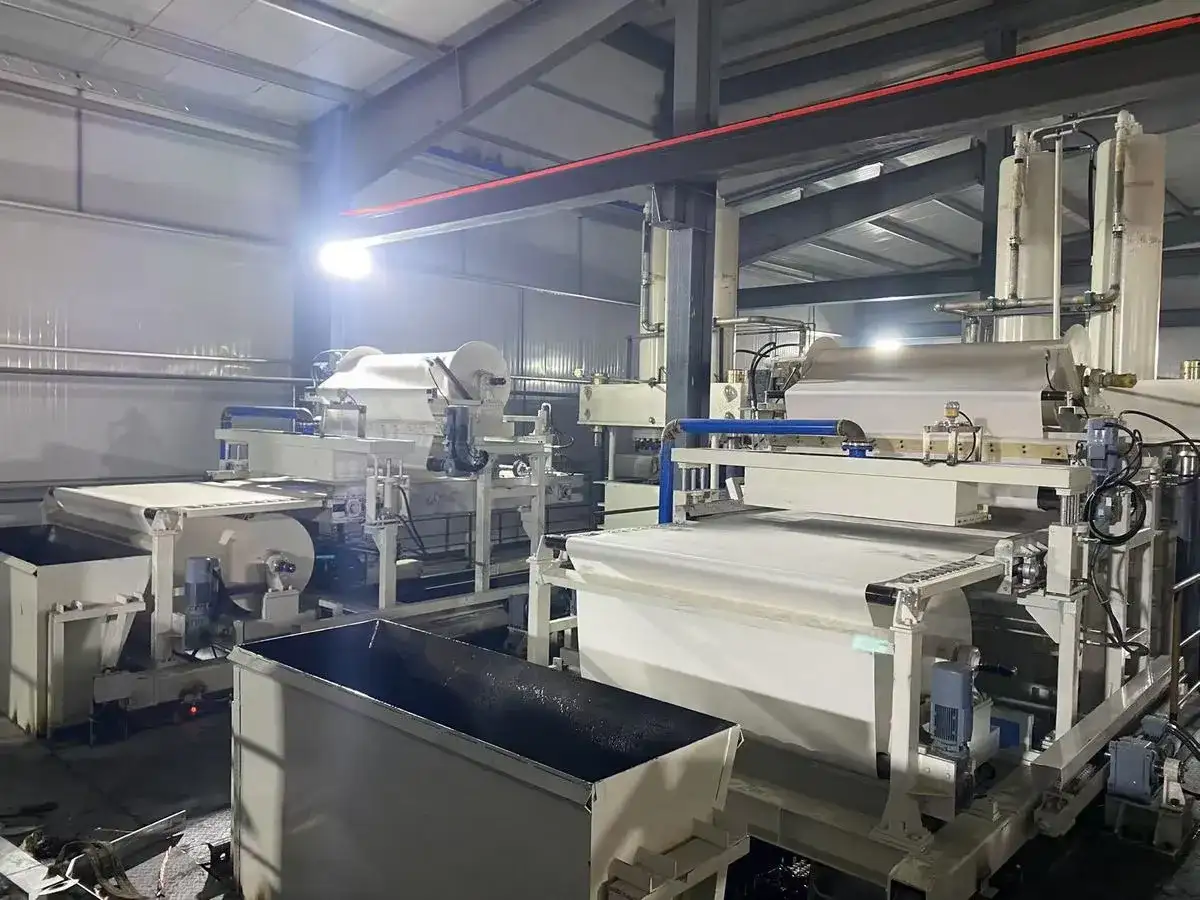

Узел загрузки шлама и фильтровальной ткани

Автоматическая система подачи ткани в пресс-камеру работает в циклическом режиме. Ткань и шлам укладываются послойно до полного заполнения камеры перед стадией прессования.

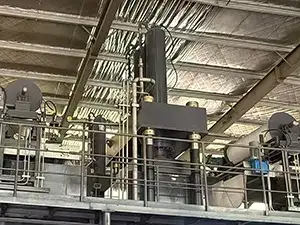

Прессующий узел

Гидравлические толкатели и автоматизированный механический манипулятор перемещают пресс-камеры между зонами прессования без участия оператора. Гидравлический поршень создаёт равномерное давление сверху, прессуя шлам внутри камеры.

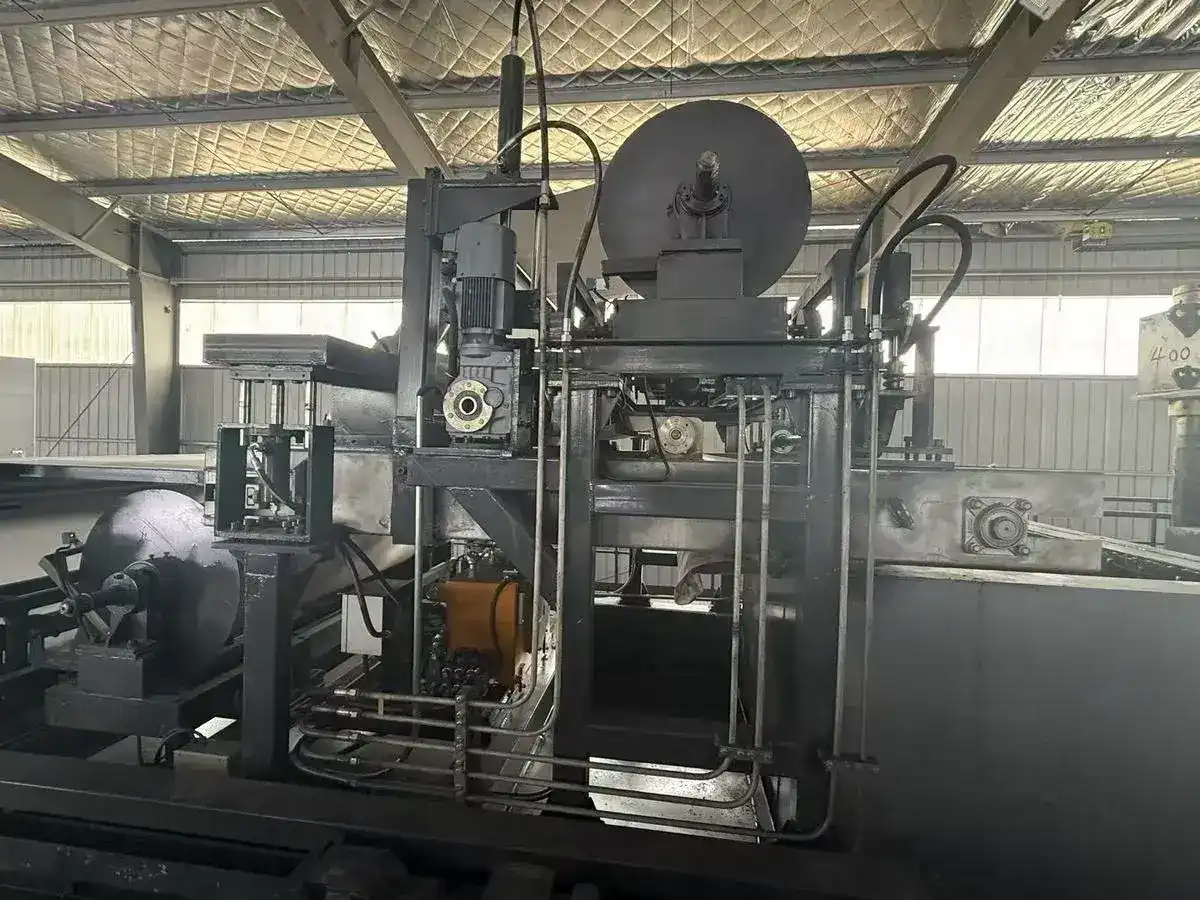

Узел выгрузки кека

Роликовый механизм перемещает фильтровальный барабан (узел фильтровальной ткани) в зону выгрузки на рабочий стол. Приводной редуктор барабанного типа приводит ролик во вращение, в то время как скребок и система промывки водой быстро удаляют загрязнения с поверхности фильтровальной ткани.
